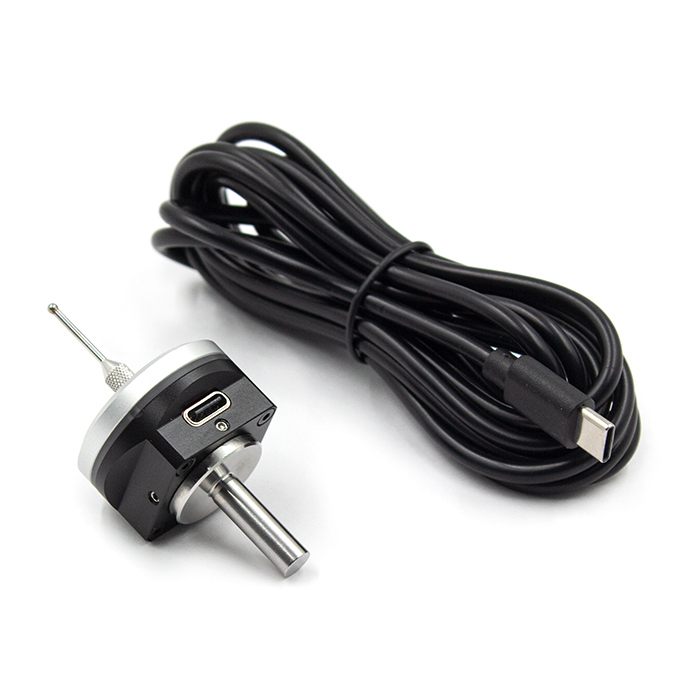

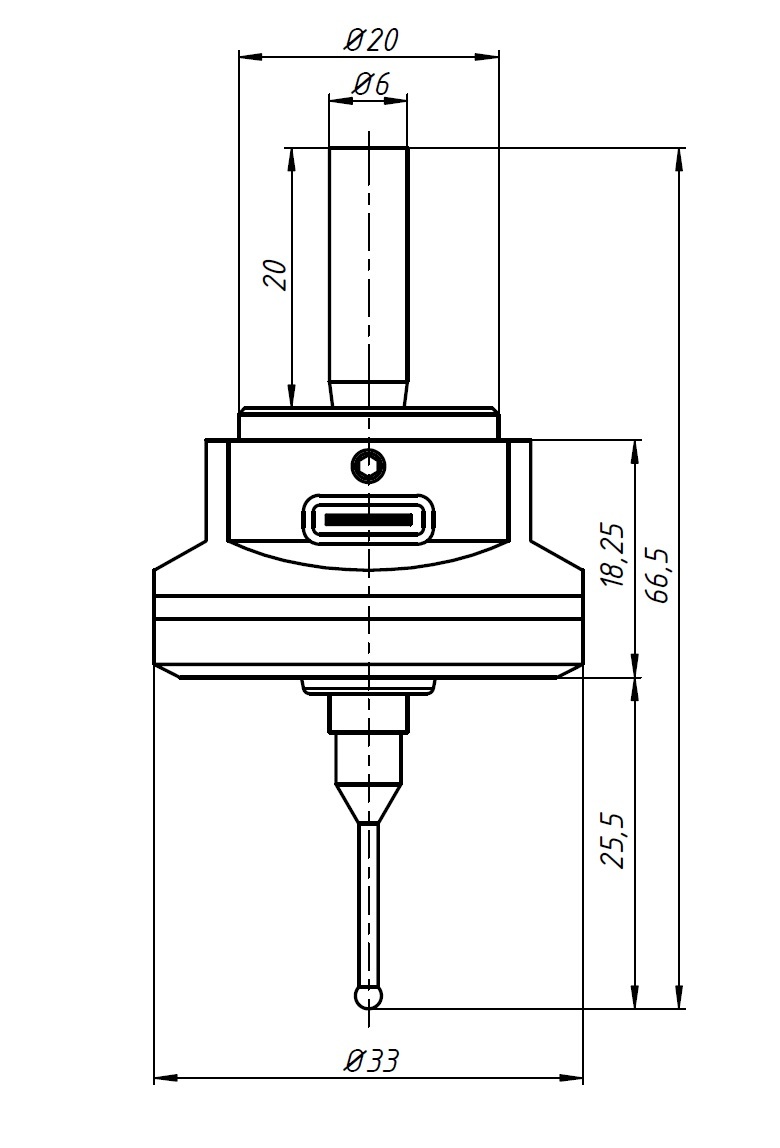

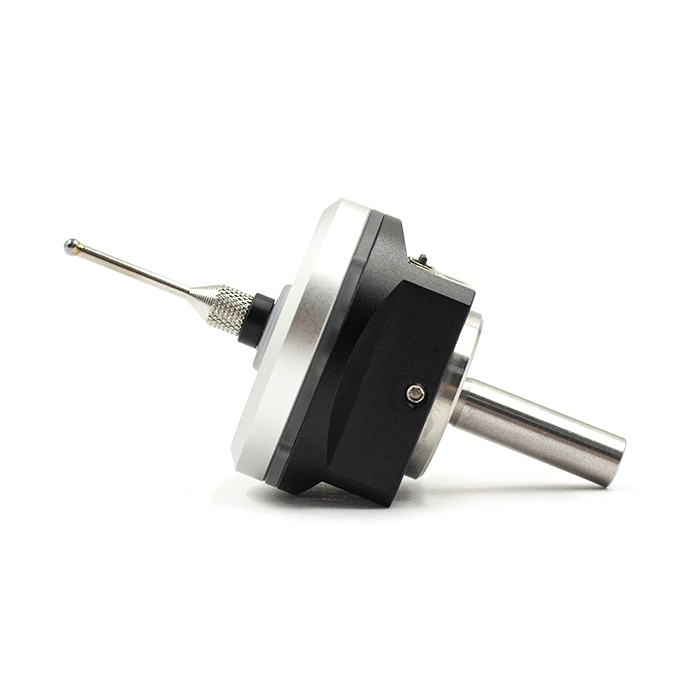

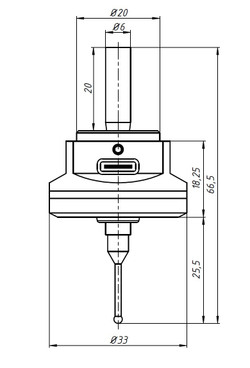

Центроискатель предназначен для реализации методов определения координат и размеров заготовки, установленной на рабочем столе станка с числовым программным управлением (ЧПУ), путем горизонтального (бокового), либо вертикального касания. Данное устройство лишь передает электрический сигнал (при касании) в систему. Далее, в зависимости от возможностей системы, могут быть произведены одни из следующих операций: определение центра заготовки, нахождение края, измерение линейных размеров и прочее.
|
Питание |
+5..24 VDC |
|
|
Проводники |
красный |
+ питания |
|
желтый |
сигнальный |
|
|
черный |
- питания |
|
|
Тип выхода |
NPN NO |
|
|
Однонаправленная повторяемость |
<0.005 мм |
|
|
Точность срабатывания (величина, на которую необходимо отклонить измерительный щуп длиной 20 мм для появления сигнала о его срабатывании) |
<0.05 мм |
|
|
Допустимое отклонение щупа в направлениях XYZ |
±4 мм |
|
